- Создание мастер проекта.
- Создание дополнительного Сопряженного проекта.
- Работа с файлами модели в Мастер проекте.
- Работа с файлами в Сопряженном проекте:
...
1. Начальная подготовка.
1.1. Установить ROBUR Топоматик.
1.2. Настроить лицензию.
1.3. Установить Vitro Client (начиная с версии 2025.1.0.2329)
1.4. Установить плагин (C:\Program Files\Vitro Software\Vitro-CAD\Client\Bin\PlugIn\Robur\16\Reg\plugin.reg)
| Note | ||
|---|---|---|
| ||
При установке на одной машине двух клиентских приложений различных версий (SP и MP) не использовать файл реестра из поставки. Необходимо пользоваться редактором реестра. Проверить, есть ли путь в параметре plugins (для каждого продукта Robur своя ветка!) и если его нет, то добавить. |
1.5. Настроить подключение по протоколу Vitro:
- Запустить Robur;
- На главной странице программы перейти «Настройки – Файлы – Хранилище проектов – Добавить - Vitro»;

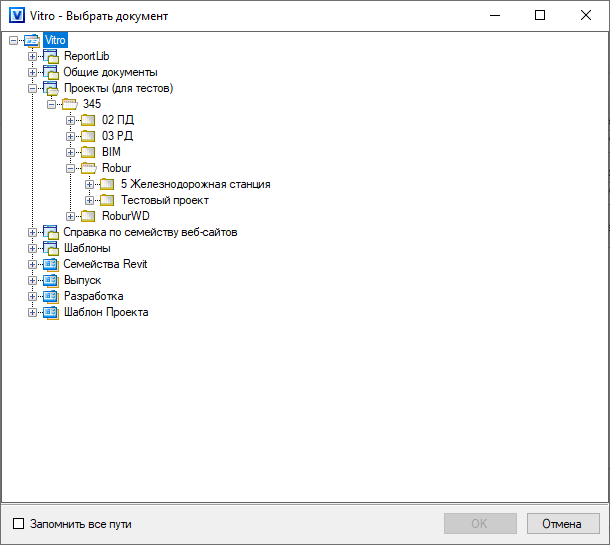

- В появившемся окне выбрать Библиотеку или Папку, где будут храниться проекты ROBUR
- Перезагрузить ROBUR.
...
- На главной странице перейти к Библиотеки или Папке, где будет храниться проект;
- Нажать клавишу «Создать»;

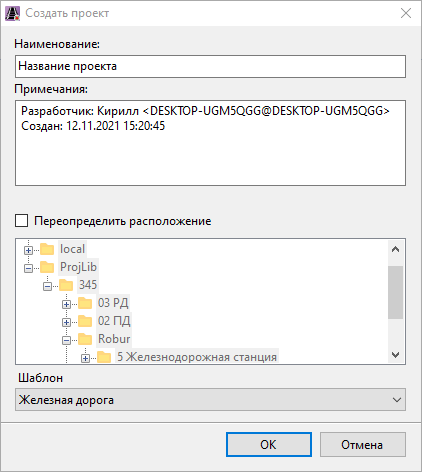

- В появившемся окне заполнить графу «Наименование» и, если требуется, переопределить расположение с помощью одноименной галочки.
...
2.2. Копирование проекта происходит простым копированием (Drag’n’Drop) в Библиотеку или Папку, где будут храниться проекты ROBUR.
...
2.3. Открытие существующего проекта:
- На главной странице перейти в Библиотеку или Папку, где храниться проект и открыть его;
- Для повторного открытия проекта можно воспользоваться меню «Последние проекты» на главной странице.
...
2.4. Описание клавиш на вкладке Vitro (Используются при работе в однопользовательском режиме):
– войти в систему Vitro
– Добавление текущего проекта в систему
– открытие проекта из системы без взятия на редактирование (на чтении)
– взятие на редактирование текущей модели или проекта
– сохранение в систему (публикация новой версии) текущей модели или проекта
– отмена изменений в текущей модели или проекте и освобождение для возможности редактирования другими
– открыть для просмотра свойства текущего проекта
– запустить РП
– поиск файлов в системе Vitro по заданным критериям
– выйти из системы Vitro
Anchor
...
Участники совместного проекта получат уведомление о изменении:
Anchor
4. Мастер проект.
...
4.1. Создание мастер проекта:
- На главной странице перейти к Библиотеки или Папке, где будет храниться проект;
- Нажать клавишу «Создать»;
- В появившемся окне заполнить графу «Наименование» и, если требуется, переопределить расположение с помощью одноименной галочки.
- Нажимаем ПКМ по созданному файлу и выбираем – коллективная работа – создать мастер проект.
- В появившемся окне меняем «Наименование» на требуемое и ставим галочку «Переопределить расположение», если хотим задать иное месторасположение проекта.
- Мастер проект создан, в подтверждение появляется иконка соответствующего проекта;
- Создан сопряженный проект;
...
4.3. Создание дополнительного Сопряженного проекта:
- Нажать на мастер проект ПКМ и выбрать – коллективная работа – создать сопряженный проект.
- В появившемся окне меняем «Наименование» на требуемое и ставим галочку «Переопределить расположение», если хотим задать иное месторасположение проекта.
...
4.4. Работа с файлами модели в Мастер проекте:
4.4.1. Мастер проект открывается на чтение.
4.4.2. Синхронизация с Сопряженными проектами проходит внутри Сопряженного проекта.
...
4.5. Работа с файлами в Сопряженном проекте:
...
4.5.1. Для взятия на редактирование модели при работе с проектом необходимо нажать на нее ПКМ и выбрать пункт «Разблокировать»:
- Модель в ROBUR станет доступна для редактирования;
- Файл в системе Vitro будет взят на редактирование и заблокирован для других пользователей.
- Если данная модель занята другим пользователем, то пиктограмма «замка» рядом с ней станет красной.
...
4.5.2. При внесении изменений в разблокированный файл их можно сохранить несколькими способами:
- Нажать на файл модели ПКМ и выбрать пункт «Заблокировать»:
- Модель в ROBUR сохранит изменения и станет недоступна для редактирования;
- Файл в системе Vitro будет сохранен в новой версии и разблокирован для других пользователей.
- Нажать на вкладку «Проект» и выбрать пункт «Сохранить», либо воспользоваться сочетанием «быстрых» клавиш Ctrl+S:
- Модель в ROBUR сохранит изменения и останется доступной для дальнейшего редактирования;
- Файл в системе Vitro будет сохранен в новой версии и заблокирован для других пользователей
В обоих случаях, после автоматической синхронизации, модели в ROBUR обновятся у всех участников совместной работы над проектом.
В обоих случаях, после синхронизации, участники совместного проекта получают уведомления о изменении файлов модели.
...
4.5.3. Синхронизация с мастер проектом:
- Для синхронизации модели в Сопряженном проекте с мастер проектом необходимо нажать ПКМ на требуемой модель, выбрать пункт «Мастер проект» - «Отправить изменения». После нажатия появиться окно с требованием подтвердить действие:
- После подтверждения действий появиться окно, в котором отмечена модель для передачи данных в мастер проект, а также окно с возможностью ввода комментария:
...
