Проверяемые компоненты:

    • Основное веб-приложение Vitro — загрузка моделей для хранения и организации совместной работы.
    • Брокер сообщений (RabbitMQ) — используется для автоматизации процессов конвертации загружаемых моделей при помощи публикации и обработки сообщений в виде упорядоченных очередей.
    • Консьюмер — приложение, запускающее процессы, выполняющие конвертацию по командам в сообщениях от брокера.
    • BIM-вьюер — интегрированное в веб-приложение хранилища средство просмотра 3D-моделей.

Форматы и очереди по умолчанию:

    • IFC → IfcToXkt
    • Navisworks (.nwd, .nwc, .nwf) → NavisToXkt
    • Revit (.rvt, .rte) → RevitToXkt
    • DWG → DXF → DwgToDxf
    • LAS → LasToXkt.

1) Предварительные условия (без них система не будет работать).

1.1 Windows-хосты с установленным ПО Autodesk.

Цель: убедиться, что Revit/Navisworks установлены и активированы под тем пользователем, от имени которого запускается конвертация.
Примечание: данный пункт проверки актуален исключительно при наличии соответствующих настроенных очередей RevitToXkt/NavisToXkt. Если предполагается конвертация только Ifc формата и документов DWG, то следует пропустить.


Действия:
    1. Проверьте, что установлены все версии Revit, Navisworks, используемые в компании.
    2. Убедитесь, что создан отдельный Windows-пользователь, войдите под ним и активируйте лицензии Revit/Navisworks.
    3. Удостоверьтесь, что консьюмер запускается по расписанию корректно.
Перезагрузитесь и войдите под этим пользователем.


Ожидаемый результат: Revit, Navisworks стартуют без ошибок лицензии, под нужным пользователем.


Если не так: лицензии не активированы/нет доступа к лицензии — конвертация для Revit/Navisworks зависнет/упадёт.


Диагностика/исправление: снова войдите под этим пользователем, проверьте лицензию Autodesk.

1.2 Поддержание  сеанса Windows для сервисного пользователя запуска консьюмера

Цель:  убедиться, что выполнены настройки поддержания сеанса пользователя Windows в активном состоянии.
ВАЖНО! Поддержание  сеанса в активном состоянии требуется, поскольку процесс конвертации возможен только в рамках графического окружения рабочего.


Действия:
    1. Проверьте, что параметры ограничений сессии удаленного рабочего стола в редакторе локальной групповой политики заданы в соответствии с указаниями в п.4 статьи.
    2. Убедитесь, что настроен автоматический вход в систему для пользователя в соответствии с указаниями в примечании 3 в статье.


Если не так: При завершении сеанса Windows, либо при невыполненном входе в сеанс Windows (к примеру, после перезагрузки ОС) конвертация моделей выполняться не будет!


Диагностика/исправление: Выполните указания в п.4 и примечании 3 статьи.

1.3 Установка RabbitMQ

Цель: брокер поднят, управление доступно, тайм-аут консьюмера отключён.
Действия:

  1. Убедитесь, что установлено все перечисленное в документации по установке и настройке фермы ПО, рекомендованных версий: Erlang, RabbitMQ-Server, плагины rabbitmq_management.
  2. Удостоверьтесь, что в конфигурационном файле advanced.config отключен consumer_timeout:
    • Зайдите в веб-интерфейс RabbitMQ: http://localhost:15672 (guest/guest), или http://<IP address>:15672 (<adminuser>/<adminpassword>), если RabbitMQ развернут на другом хосте
    • Выполните

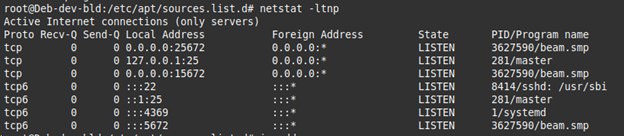

      netstat -na | find "LISTENING"
      если RabbitMQ развернут под ОС Windows, либо под Linux одну из команд
      ss -ltnp
      netstat -ltnp
       чтобы убедиться, что необходимые службы ведут прослушивание соответствующих сетевых портов

Ожидаемый результат: веб-панель доступна, плагины активны, тайм-аут отключён, порты прослушиваются.


Если не так: сервис RabbitMQ не запущен/порт занят.


Диагностика/исправление: services.msc → перезапустить RabbitMQ (или sudo systemctl restart rabbitmq-server.service под Linux); проверить файрвол, порты 15672,25672,5672.

1.3 Обменник и очереди в RabbitMQ

Цель: маршрутизация сообщений настроена.


Действия:

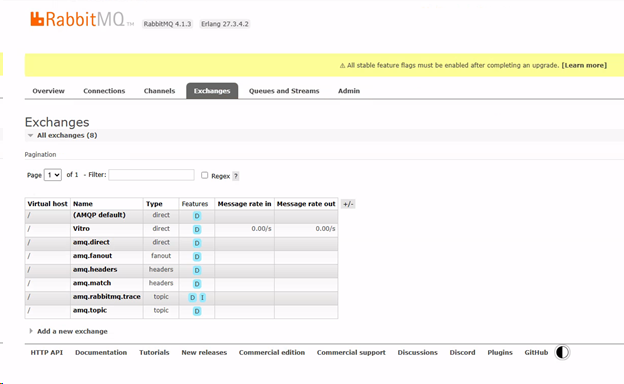

  1. Проверьте в панели управления RabbitMQ наличие обменника Vitro.

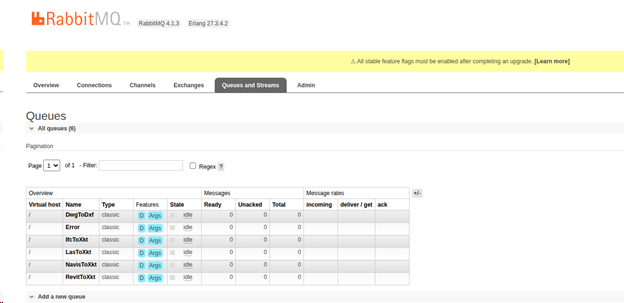

  2. Убедитесь, что созданы необходимые очереди: IfcToXkt, NavisToXkt, RevitToXkt, DwgToDxf, LasToXkt, Error.

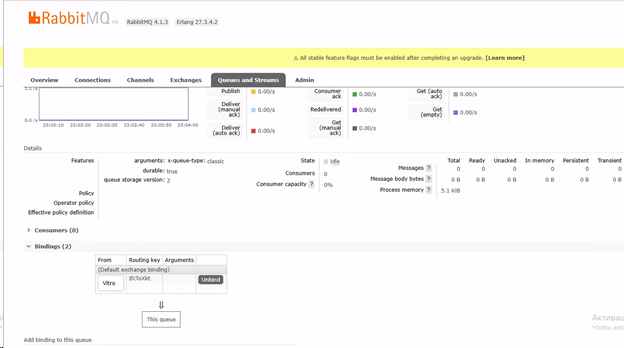

  3. Удостоверьтесь, что для каждой очереди существуют привязка к обменнику Vitro с одноимённым Routing key.

Ожидаемый результат: все очереди существуют, привязки активны.


Если не так: нет привязки → сообщения «теряются»; нет очереди → консьюмер нечего слушать.


Диагностика/исправление:  проверьте Bindings во вкладке Exchange и Queue.


1.4 Доступ веб-приложения к RabbitMQ / кэш вьюера

Цель: портал умеет публиковать задания, вьюер знает путь к локальному кэшу.


Действия: Проверить в списке «конфигурация» Веб-приложения Vitro что корректно заданы параметры:

  1. Viewer.BIM.Model.LocalStorage.Path.Root — путь к серверному кэшу (напр. /tmp/Vitro/BimViewer).
  2.  Receiver.Converter.Rabbit.Connection — строка подключения к RabbitMQ (напр. amqp://admin:admin@127.0.0.1:5672).

Ожидаемый результат:  при загрузке модели портал публикует сообщение в нужную очередь (на вкладке Queues в панели RabbitMQ можем наблюдать кратковременное изменение в счетчике в столбцах Unacked/> Total>0).


Если не так: сообщения не появляются — проверьте строку подключения/права пользователя в RabbitMQ.

2) Проверяем консьюмер

2.1 Установка и запуск

Цель: служба/задача консьюмера запускается под правильным пользователем.


Действия:

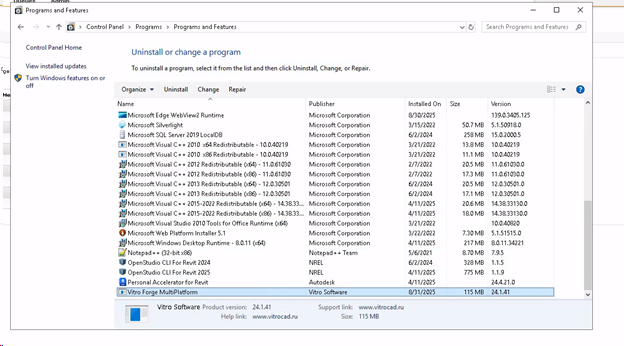

  1. Проверьте в панели управления Windows что установлен пакет Vitro Forge MultiPlatform. И в установочной директории C:\Program Files\Vitro Software\Vitro\Forge\MultiPlatform\Consumer существуют директории и программные файлы
  2. Убедитесь в наличии задачи VitroForgeTask в планировщике Windows, для которой в триггере запуска выбран пользователь, кому активированы лицензии Autodesk. Если используется сетевая лицензия — убедитесь, что задана задержка старта.

Ожидаемый результат: задача в Планировщике в состоянии Готово / Выполняется, в сессии нужного пользователя открыто окно консоли консюмера
Если не так: запущено от другого пользователя — Revit/Navisworks не смогут запуститься, т.к. не настроено лицензирование.
Диагностика/исправление: пересоздайте задание, проверьте учётные данные.

2.2 Конфигурация Consumer.json

Цель: консьюмер подключается к RabbitMQ и знает, чем и как конвертировать.
Действия:

откройте файл C:\Program Files\Vitro Software\Vitro\Forge\Consumer\Conf\Consumer.json и внимательно проверьте основные параметры для каждой очереди:

  • ConnectionString – строка соединения с брокером RabbitMQ.
  • VitroSitePath – Url портала (Веб-приложения) Vitro
  • VitroUserName – Имя пользователя от которого возможно подключение к порталу Vitro
  • VitroPassword – пароль пользователя от которого возможно подключение к порталу Vitro
  • WorkingDirectory – проверить что соответствующие директории существуют на диске по указанному пути и доступны на запись для пользователя, от которого выполняется конвертация

Ожидаемый результат: при старте консьюмер без ошибок подключается к брокеру и «слушает» свои очереди.

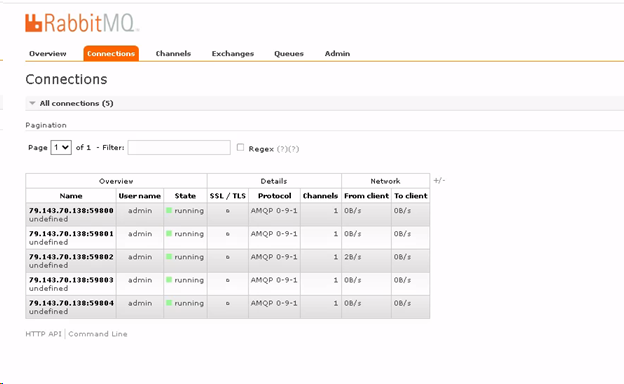

Если не так: в панели управления RabbitMQ на вкладках «Channels» и «Connections» отсутствуют данные о соответствующих каналах/соединениях либо присутствуют но не для всех очередей.
Диагностика/исправление: исправьте строку подключения, проверьте физическую доступность сетевых ресурсов указанных в параметрах ConnectionString и VitroSitePath, а также доступность соответствующих сетевых портов в файле Consumer.json, проверьте доступ к каталогам, наличие исполняемых файлов плагинов.

3) Функциональный прогон

3.1 Публикация задания

Цель: удостовериться, что веб-приложение публикует сообщение в очередь.

Действия: загрузите в хранилище модель поддерживаемого типа (например, IFC). Затем в RabbitMQ-UI откройте соответствующую очередь (например, IfcToXkt).

Ожидаемый результат: кратковременное появление сообщения (Ready > Unacked > 0).

Если не так: сообщение не появляется — некорректная строка подключения портала к RabbitMQ/права; застряло в Ready — нет консьюмера/он не подключён к этой очереди.

Диагностика/исправление: см. разделы 1.4, 2.2 и 1.3.

3.2 Работа консьюмера

Цель: убедиться, что задание реально обрабатывается.

Действия: наблюдайте консоль/лог консьюмера — процесс конвертации должен быть виден (старт плагина, выполнение, завершение без исключений).

Ожидаемый результат: выполнение завершается без исключений.

Если не так: см. очередь Error — там будет сообщение об ошибке конвертации с деталями.

Диагностика/исправление: проверяйте версию Revit/Navisworks/путь к плагину/права, используйте NextQueue, если требуется более новая версия.

3.3 Проверка во вьюере

Цель: визуально подтвердить пригодность результата.

Действия: откройте модель во встроенном BIM-вьюере портала и оцените корректность отображения (геометрия/дерево/свойства).

Ожидаемый результат: модель отображается корректно.

Если не так: проверьте кэш-путь Viewer.BIM.Model.LocalStorage.Path.Root, права доступа и сообщение в Error.

4) Быстрый «диагностический маршрут» по симптомам

  • Сообщений в очереди нет → проблема публикации с портала (строка подключения/права), либо использована неверная очередь/ключ.
  • Сообщение висит в Ready → консьюмер не подключён/слушает другую очередь/неверная ConnectionString.
  • Консьюмер видит задание, но падает → проверяйте лицензии Autodesk пользователя/путь к плагину/версию и ExtensionList.
  • Задание обработано, но вьюер пустой → проверьте кэш-путь в BimViewer и права; см. Error.
  • Нужна более новая Revit → используйте NextQueue для переадресации на подходящий хост.

5) Чек-листы

Брокер:

  • Exchange Vitro существует
  • Очереди: IfcToXkt, NavisToXkt, RevitToXkt, DwgToDxf, Error (+ LasToXkt при необходимости)
  • Привязки к обменнику с одноимёнными routing-keys
  • consumer_timeout = undefined
  • Включены management и tracing плагины.

Консьюмер(ы):

  • Запускаются под правильным пользователем (планировщик Windows) / systemd сервис активен (Linux - Ifc)
  • Consumer.json: корректные ConnectionString, Queue, Exchange, PathExe, ExtensionList, WorkingDirectory
  • (Опционально) NextQueue настроен.

BimViewer / Портал:

  • Viewer.BIM.Model.LocalStorage.Path.Root указывает на доступный путь
  • Receiver.Converter.Rabbit.Connection валиден
  • Загрузка модели публикует сообщение в нужную очередь.

6) Полезные команды и «точки наблюдения»

  • RabbitMQ-UI: http://<host>:15672 → Exchanges/Queues/Bindings (там же видны Ready/Unacked/Total).
  •  Windows Планировщик заданий: проверяйте «Выполняется ли задача», пользователя и историю выполнения.
  • Логи консьюмера: окно/консоль при интерактивном запуске; для Linux — journalctl -u vitro_forge_consumer.
  • Очередь Error: первоисточник причины падения обработки.

Логика первичного принятия решения

  • Загружаемая модель корректно отображается во вьюере → ферма работоспособна.
  • Нет сообщения в очереди → проблема публикации с портала (список конфигурации в центре администрирования / права RabbitMQ).
  • Сообщение есть, но нет обработки → проблема с консьюмером/конфигом/правами/лицензией.
  • Обработка шла, но ошибка → см. Error, проверяйте версии плагинов/Autodesk, ExtensionList, NextQueue.
