Федеративная модель – это сборная информационная модель объекта, состоящая из множества отдельных моделей разных разделов проекта; необходимы для последующей координации и проверки модели в рамках проекта.

• Vitro-CAD позволяет создавать сборные модели из форматов IFC, RVT, NWD в браузере.
• Сборные модели можно просматривать и сохранять.

Создание сборки

1. Открыть 3D-модель одним из способов описанных в статье

2. Использовать клавишу "Добавить модель" на панели инструментов просмотра 3D

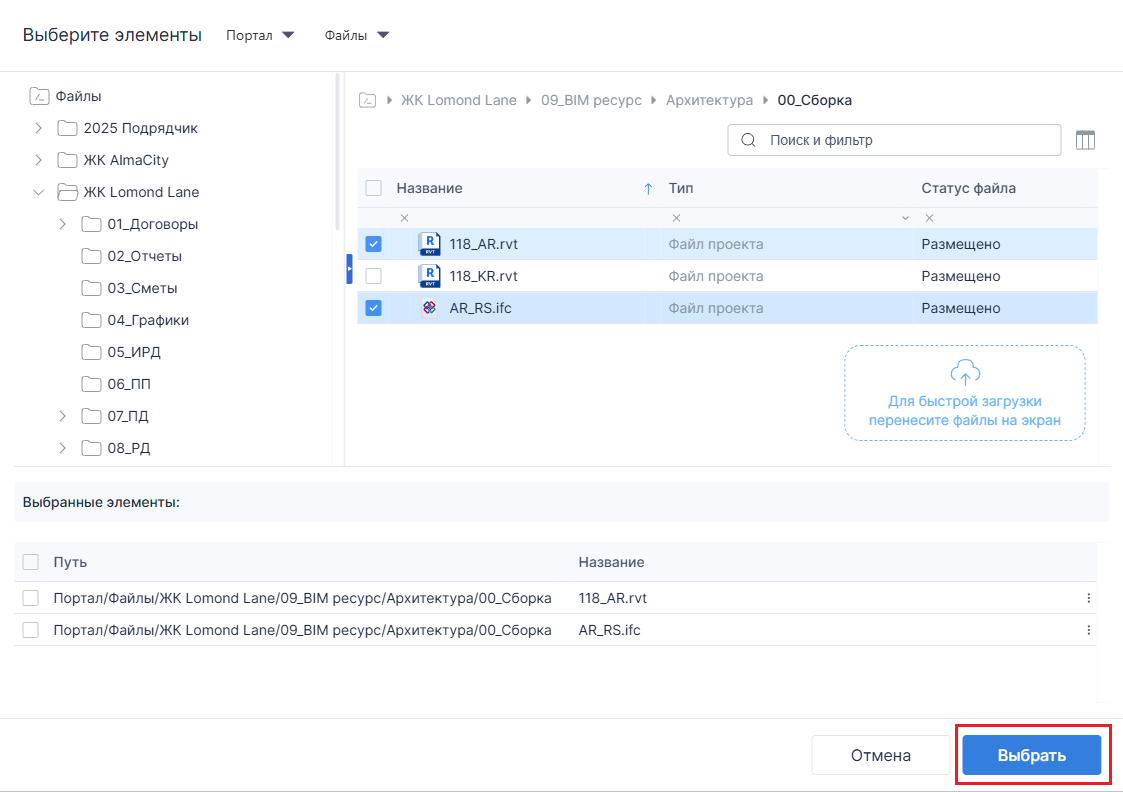

3. В структуре выбрать папку с моделями для добавления в сборку. В центральной части выбрать одну или несколько моделей и нажать клавишу "Выбрать"

Сохранение сборки

1. Собрать модель как описано выше

2. Использовать кнопку "Сохранить сводную модель" на панели инструментов просмотра 3D.
Кнопка появляется после добавления к открытой модели еще одной модели, или если текущая модель уже сохранена как сводная.

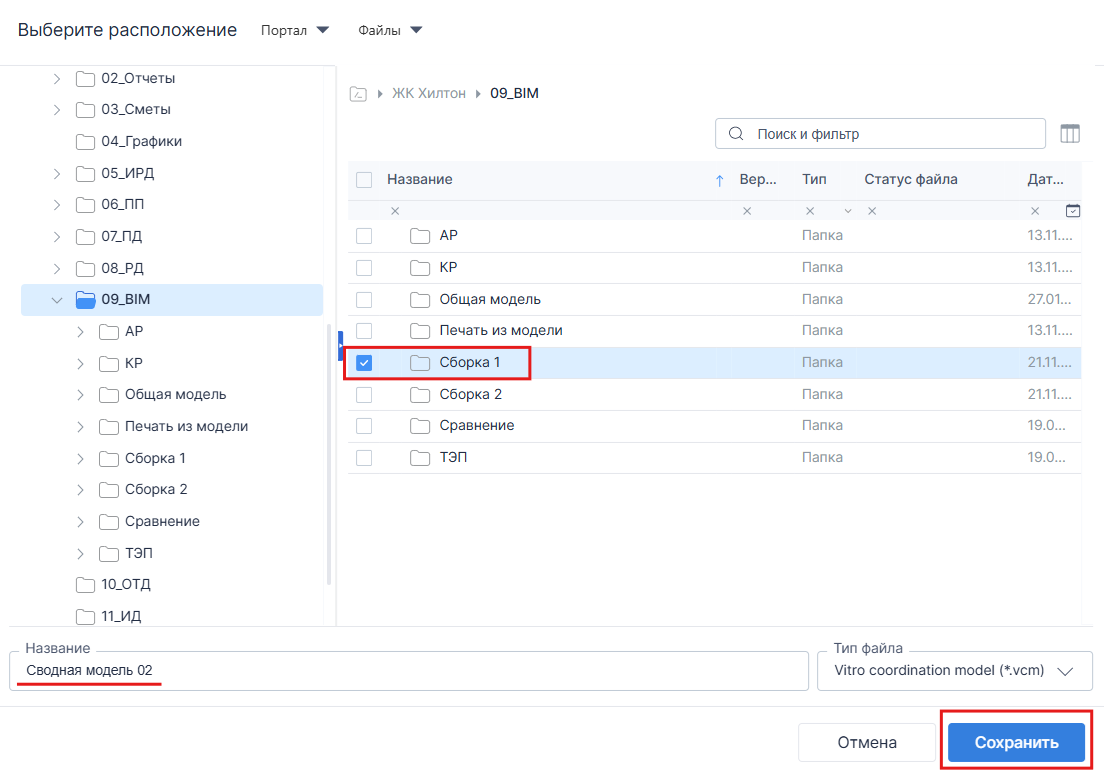

3. В диалоговом окне как место для сохранения сводной модели, в нижней части диалогового окна - задать название сводной модели и клавишу "Сохранить"

4. Файл сводной модели имеет уникальный формат системы vcm (Vitro coordination model), который в системе имеет связь с моделями-первоисточниками
