В комплект поставки Системы входят плагины для удобства работы с Системой непосредственно из различных версий программы Autodesk AutoCAD, а также из вертикальных решений компании Autodesk, реализованных на платформе AutoCAD (AutoCAD Architecture, AutoCAD Civil 3D и др.).

Плагины поставляются для версий AutoCAD 2004 — AutoCAD 2027

• Описание плагина
• Подключение к Системе
• Добавление документа
  • Добавление документа с внешними ссылками
• Открытие документа для просмотра
• Открытие документа для редактирования
• Сохранение измененного документа в Систему
• Отмена изменений во взятом на редактирование документе
• Просмотр свойств документа
• Вставка внешней ссылки (Xref)
• Подшивки (Sheet Sets)
• Синхронизация атрибутов
• Поиск документов
• Импорт элементов
• Запуск процесса согласования документа

Описание плагина

Установка плагинов Vitro-CAD для соответствующих версий программы AutoCAD должна быть произведена специалистом группы системной поддержки.

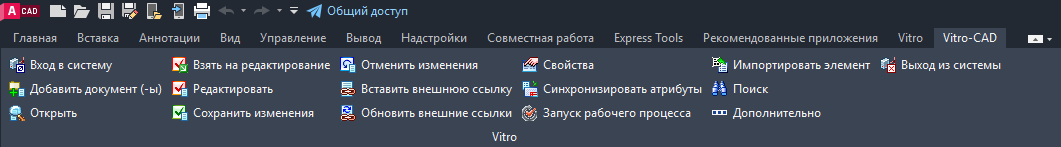

После успешной установки плагина, пользователю будет доступна панель инструментов Vitro.

Подключение к Системе

Для подключения к Системе из приложения с установленным плагином Системы, необходимо:

1. На панели инструментов приложения в меню Vitro нажать на кнопку



    (Вход в систему).

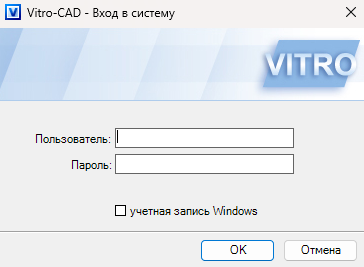

2. В появившемся диалоговом окне Vitro - Вход в систему в текстовые поля Пользователь и Пароль, ввести имя пользователя и его пароль соответственно.
3. Нажать на кнопку OK.

При удачном подключении, Система выдаст соответствующее сообщение

Добавление документа

Для добавления открытого в приложении документа, необходимо:

1. В меню Vitro или на панели инструментов Vitro нажать на кнопку



    (Добавить документ) и подтвердить это намерение в появившемся диалоговом окне.

   Документ будет закрыт.

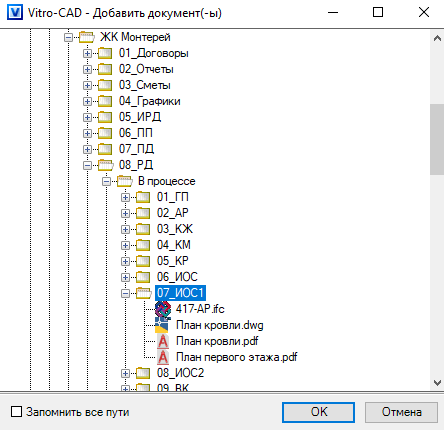

2. В открывшемся окне Vitro - Добавить документ(-ы) указать папку Системы, в которую необходимо поместить добавляемый документ.

3. Нажать кнопку OK для завершения операции добавления документа в хранилище Системы.

Добавление документа с внешними ссылками

При добавлении в хранилище Системы чертежа с внешними ссылками, Система автоматически добавляет и все файлы, которые используются в качестве внешних ссылок, переводя при этом все полные (абсолютные) пути внешних ссылок в относительные.

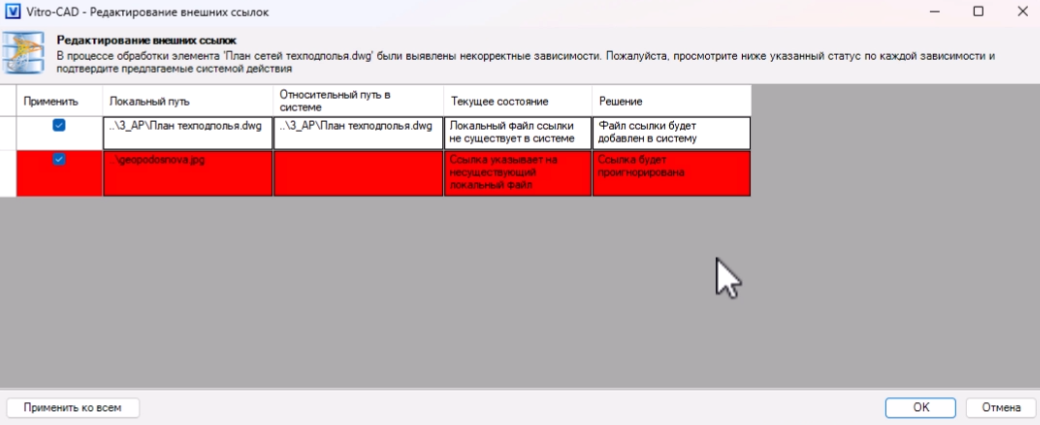

После выбора папки, в которую будет добавлен основной чертеж, Система проанализирует все имеющиеся в чертеже внешние ссылки, и отобразит диалоговое окно .

В диалоговом окне  приводятся внешние ссылки, добавляемые в хранилище Системы вместе с основным чертежом, а также статус по каждой из них с описанием дальнейших действий Системы при их добавлении.

В столбце Применить по умолчанию отмечаются все внешние ссылки. При снятии отметки Система проигнорирует соответствующую внешнюю ссылку — в хранилище она добавлена не будет.
В столбце Локальный путь указан относительный путь к файлу внешней ссылки на локальном диске пользователя.
В столбце Относительный путь в системе указан относительный путь до внешней ссылки после добавления основного чертежа в хранилище.
В столбце Текущее состояние указан статус по каждой внешней ссылке.
В столбце Решение указано решение Системы по добавлению/не добавлению внешней ссылки в хранилище.

Красным цветом выделяются те внешние ссылки, оптимальное решение по которым Система принять не может и требует участия пользователя. В противном случае файлы внешних ссылок в хранилище добавлены не будут.

Например, на рисунке выше некоторые внешние ссылки имеют довольно "длинный" относительный путь, которого в хранилище Системы достичь не удастся. Для разрешения подобных конфликтов необходимо участие пользователя, чтобы указать папку, в которую будет добавлен файл внешней ссылки.
Другим примером являются файлы внешних ссылок, в названии которых имеются недопустимые символы. В таких случаях также потребуется участие пользователя чтобы переименовать файл внешней ссылки.

Открытие документа для просмотра

Для открытия документа для просмотра Системы, необходимо:

1. Нажать на кнопку



    (Открыть) расположенную на панели инструментов Vitro или в выпадающем меню Vitro.

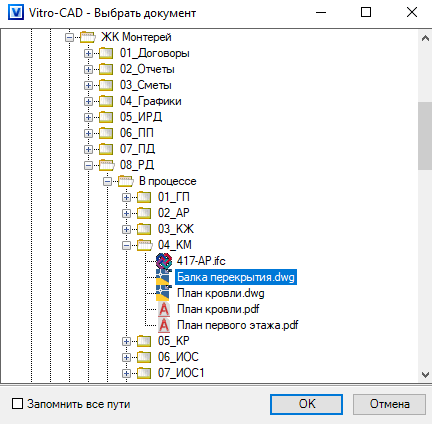

2. В диалоговом окне Vitro - Выбрать документ найти и выбрать необходимый документ и нажать кнопку OK, после чего выбранный документ будет открыт в приложении.


Открытие документа для редактирования

Открыть документ для редактирования можно двумя способами:

1. Первый способ: открытый для просмотра документ перевести в режим редактирования нажав на кнопку



    (Взять на редактирование) на панели инструментов Vitro или в выпадающем меню Vitro. При этом документ будет взят на редактирование и недоступен для редактирования другим пользователям Системы;
2. Второй способ: нажать на кнопку

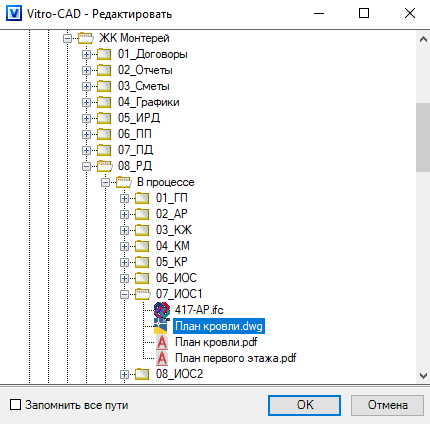

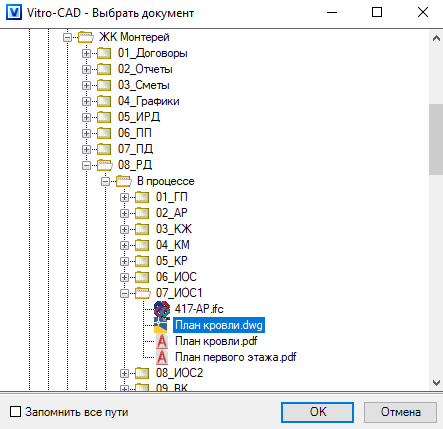

    (Редактировать) и в диалоговом окне Vitro - Взять документ на редактирование выбрать документ для редактирования.


Сохранение измененного документа в Систему

Для сохранения в Системе изменений, внесенных в документ, необходимо:

1. Нажать на кнопку .
2. В появившемся диалоговом окне Добавить документ нажать на кнопку OK.
   Документ будет закрыт и добавлен в хранилище Системы с присвоением очередной версии.

Отмена изменений во взятом на редактирование документе

Для отмены сохранения в Системе изменений, сделанных во взятом для редактирования документе, необходимо нажать на кнопку

 (Отменить изменения). Документ будет закрыт, о чем сообщит соответствующее диалоговое окно, после чего документ станет доступен для редактирования (извлечения) другими участниками проектирования.

Просмотр свойств документа

Для просмотра свойств открытого в AutoCAD чертежа, необходимо на панели инструментов Vitro нажать на кнопку

 (Свойства).
Работа с диалоговым окном Vitro - Свойства описана в разделе Просмотр свойств документа.

Вставка внешней ссылки (Xref)

Функционал Системы поддерживает работу с внешними ссылками в файлах формата DWG. Система автоматически загружает в локальную папку пользователя все файлы, использующиеся как внешние ссылки в открываемом документе, после чего происходит открытие исходного файла.

Для вставки в текущий документ внешней ссылки, необходимо выполнить следующие действия::

1. Нажать на кнопку



    (Вставить внешнюю ссылку), расположенную на панели инструментов Vitro, в выпадающем меню Vitro или на ленте на вкладке Vitro.
2. В диалоговом окне навигации по хранилищу выбрать документ для вставки в качестве внешней ссылки и нажать на кнопку OK.
3. В окне Вставить внешнюю ссылку указать параметры вставки внешней ссылки и нажать кнопку OK.

4. Указать точку вставки внешней ссылки используя привычные инструменты работы в CAD-приложении.

При сохранении изменений в документах, которые используются в качестве внешних ссылок, другими участниками проектирования, Система извещает об этом посредством всплывающих сообщений, предлагая обновить внешние ссылки.

Подшивки (Sheet Sets)

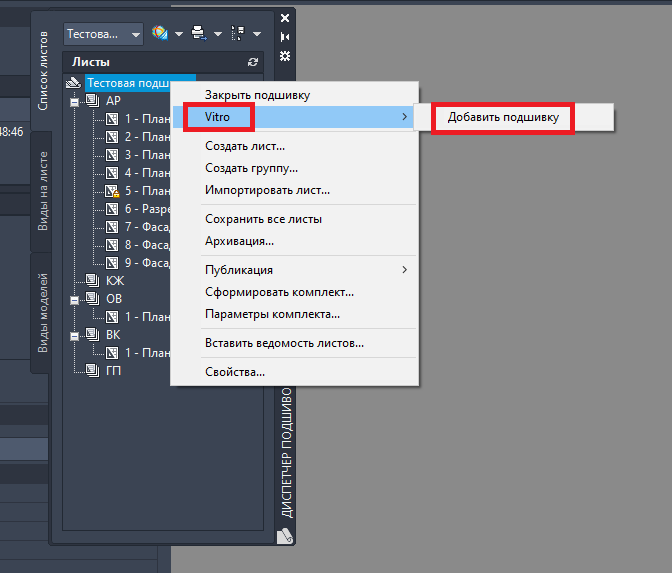

Добавление подшивки в Систему осуществляется через AutoCAD. После открытия подшивки с локального компьютера в AutoCAD необходимо в диспетчере подшивок кликнуть на ней правой кнопкой мыши и выбрать пункт меню Vitro - Добавить подшивку. После успешного завершения добавления подшивки и файлов в Систему появится сообщение.

Открытие подшивки (файла формата DST) из хранилища Системы осуществляется аналогично открытию других документов из программы AutoCAD.

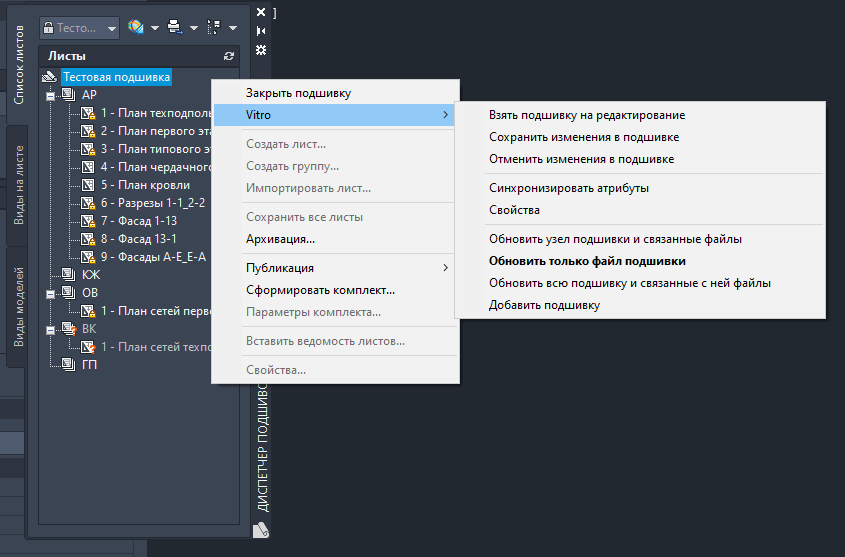

После открытия в AutoCAD подшивки, в контекстном меню будет доступен пункт Vitro. Данное контекстное меню доступно по щелчку правой кнопкой мыши на любом элементе подшивки.

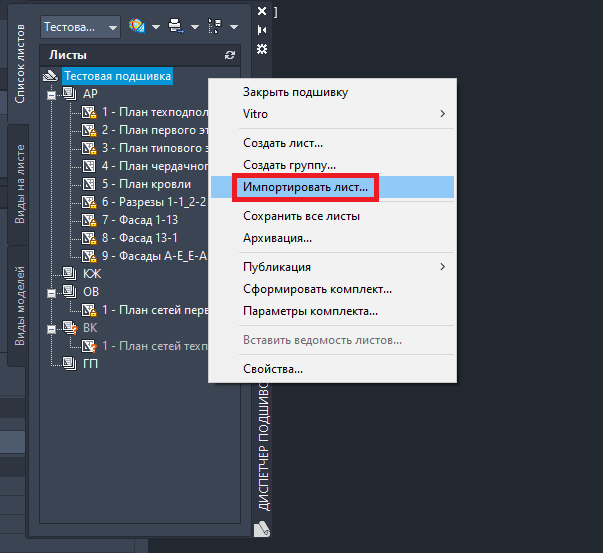

После того, как подшивка взята на редактирование, становятся доступны пункты меню по её редактированию. Появляется возможность импортировать в нее листы из файлов dwg, расположенных в системе Vitro.

Система не ограничивает функционал подшивок. Все стандартные функции и операции с файлами, входящими в состав подшивки — работоспособны.

После редактирования подшивки (добавления, перемещения, удаления, переименования листов) необходимо сохранить изменения в Систему, нажав на кнопку Сохранить изменения в подшивке.

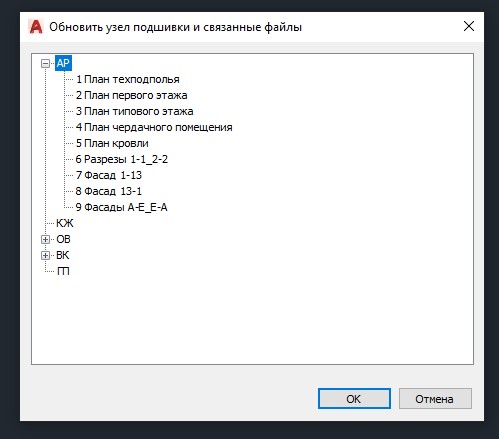

При изменении подшивки другими участниками проектирования, Система извещает об этом посредством всплывающих сообщений в программе AutoCAD, предлагая загрузить последнюю версию подшивки с хранилища. Синхронизация атрибутов

Под синхронизацией атрибутов понимается обновление свойств листов (Sheet), подшивок (SheetSet), атрибутов вхождений блоков (BlockReference) у файлов чертежей со значениями определенных полей (атрибутов) Системы.

Синхронизация атрибутов блоков AutoCAD с полями Системы производится по нажатию на кнопку

 (Синхронизировать атрибуты) на панели инструментов Vitro.

За настройку синхронизации атрибутов отвечает инженер поддержки САПР организации (см. раздел Синхронизация атрибутов в руководстве Администратора).

Поиск документов

Для поиска документов, расположенных в Системе, непосредственно из приложения, для которого поставляются плагины Системы, необходимо:

1. На панели инструментов Vitro или в выпадающем меню Vitro нажать на кнопку



    (Поиск).

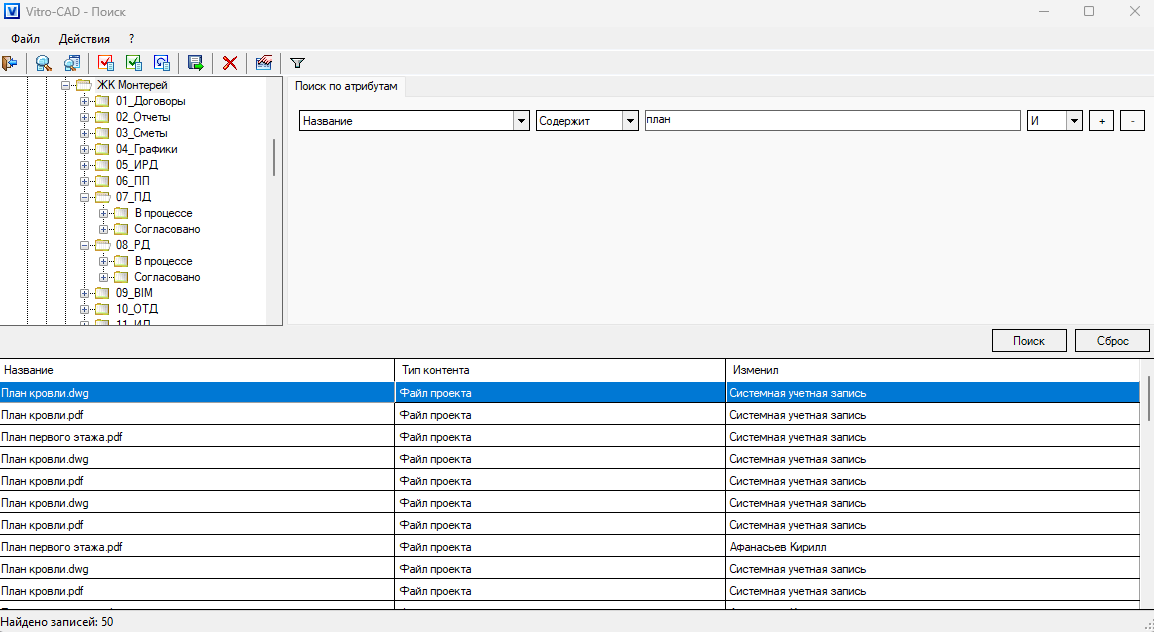

2. В появившемся диалоговом окне в текстовом поле Поиск по атрибутам ввести ключевые слова, по которым будет произведен поиск, и нажать на копку Поиск.

Кнопки на панели инструментов окна служат для выполнения дальнейших действий над найденными документами. Например, для открытия документа для просмотра, необходимо выбрать документ из результатов поиска и нажать на кнопку

 (Открыть).

Импорт элементов

Данный функционал позволяет импортировать в текущий файл блоки, хранящееся в Системе. Это актуально при наличии в проектной организации базы часто используемых блоков AutoCAD.
Для импорта содержимого другого чертежа в текущий, необходимо выполнить следующие действия::

1. На панели инструментов Vitro нажать на кнопку



    (Импортировать элемент).

2. В появившемся диалоговом окне выбрать чертеж, содержимое которого будет вставлено в качестве блока.



3. Нажать на кнопку OK.

4. Указать параметры вставки блока (точку вставки, масштаб, угол поворота).

Запуск процесса согласования документа

Для запуска процесса согласования документа непосредственно из приложения, для которого поставляются плагины Системы, необходимо:

1. На панели инструментов Vitro или в выпадающем меню Vitro нажать на кнопку



    (Запуск рабочего процесса).
2. В появившемся диалоговом окне выбрать необходимый рабочий процесс согласования и нажать на кнопку OK.

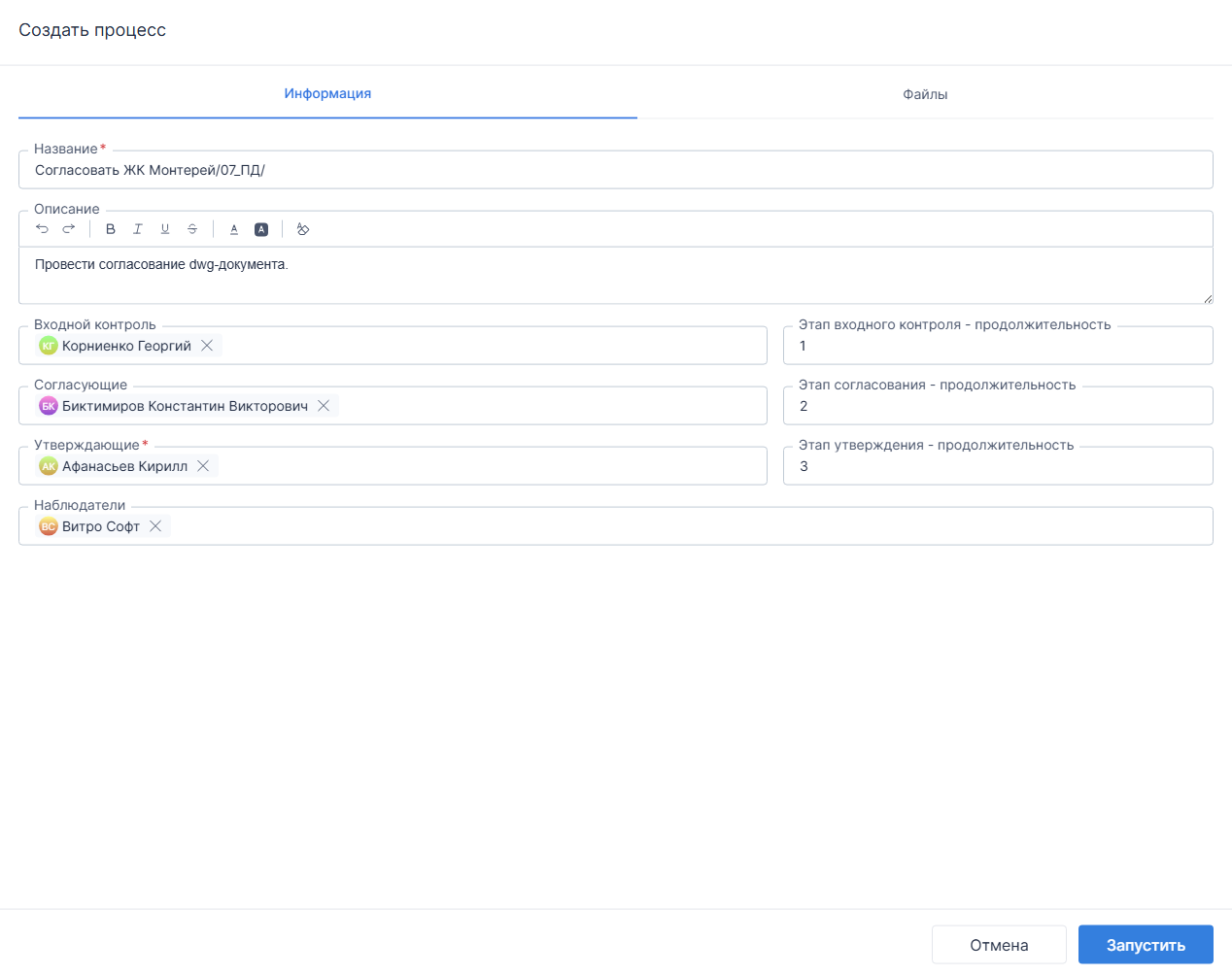

3. В открывшемся окне веб-обозревателя ввести соответствующие данные для инициации рабочего процесса.

4. Нажать на кнопку Запустить для запуска процесса согласования документа.
